A1-03 辐射换热与整车热害中的辐射屏蔽

课程代码 A1-03 · 板块 A 基础理论与共性技术 / A1 传热与热力学基础 时长 约 3.5 小时（5 讲 + 1 次动手作业） 适合对象 结构 / 热防护 / 仿真工程师 前置 A1-01 一维/多维、稳态与瞬态导热的工程建模 导热建模；A1-02 对流换热：自然对流、强制对流与换热系数估算 对流换热：h 估算 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 A1-03 大纲的完整展开版

引言：高温区的传热是辐射说了算

在整车热管理里，工程师最熟悉的是导热和对流——冷却液带走电机的热、风扇吹散热器、冷板贴着电池。这些都是"有介质、靠温差线性推动"的传热。但到了排气歧管、三元催化器、涡轮、制动盘这些高温区，规则变了：这里的热量很大一部分不靠介质、不靠接触，直接以电磁波的形式辐射出去，隔着空气就能把旁边的高压线束、油箱、地板烤热。

辐射为什么在高温区变得这么关键？答案藏在一个指数里。辐射力正比于绝对温度的四次方（T⁴），而导热、对流大体是随温差一次方走的。四次方是强非线性：绝对温度升高一倍，辐射力不是翻倍，是变成 2⁴=16 倍。这意味着在常温区可以忽略不计的辐射，一到几百度的高温面就会反超对流、成为主导传热通道。很多"莫名其妙"的热害——线束绝缘层老化、传感器读数漂移、油箱局部过热——追到根子上都是辐射，而工程师却还在用对流的直觉去估。

这门课要解决三件事：一是把辐射换热从"物理课本公式"落成"工程能算的量级估算"；二是讲清整车里哪些地方辐射热害真正要命；三是把隔热屏、低发射率涂层这些防护手段讲透——什么时候有效，什么时候你以为装了屏结果反而搭了一座导热桥。学完这门课，你面对一张热害图，应该能判断"这个热是辐射来的还是对流来的""该加屏还是该改布置""屏该怎么设计才不白装"。

第 1 讲　辐射基础

辐射换热的所有工程算法，都建立在几个基本概念之上。这一讲不是背公式，而是要理解每个概念为什么这么定义、在整车场景里对应什么。

1.1 黑体、灰体、实际表面：三级简化的阶梯

理解辐射，先要理解我们是怎么一步步简化真实表面的。

• 黑体是理想的完美辐射体：它吸收所有入射辐射（吸收率=1），也在给定温度下辐射出理论上限的能量（发射率 ε=1）。黑体不存在于现实，它是标尺——所有真实表面的辐射能力都用"相对黑体的比例"来度量，这个比例就是发射率。
• 灰体是第一层工程简化：假设表面的发射率不随波长变化（ε 是个常数，只是小于 1）。这个假设让辐射计算从"逐波长积分"简化成"乘一个常数 ε"，是绝大多数整车热害计算的基础。
• 实际表面的发射率其实随波长、方向、温度、氧化状态都在变。灰体假设把这些变化"抹平"成一个等效常数——这是简化也是风险源：只要你选的那个等效 ε 和真实工况偏差大（尤其高温氧化面，见第 5 讲），后面所有 T⁴ 计算都会被这个误差放大。

理解这三级阶梯的意义在于：你用的每一个 ε 值，背后都是一次简化承诺。灰体假设让计算可做，但也把"选对 ε"变成了辐射计算里最容易翻车的一环。

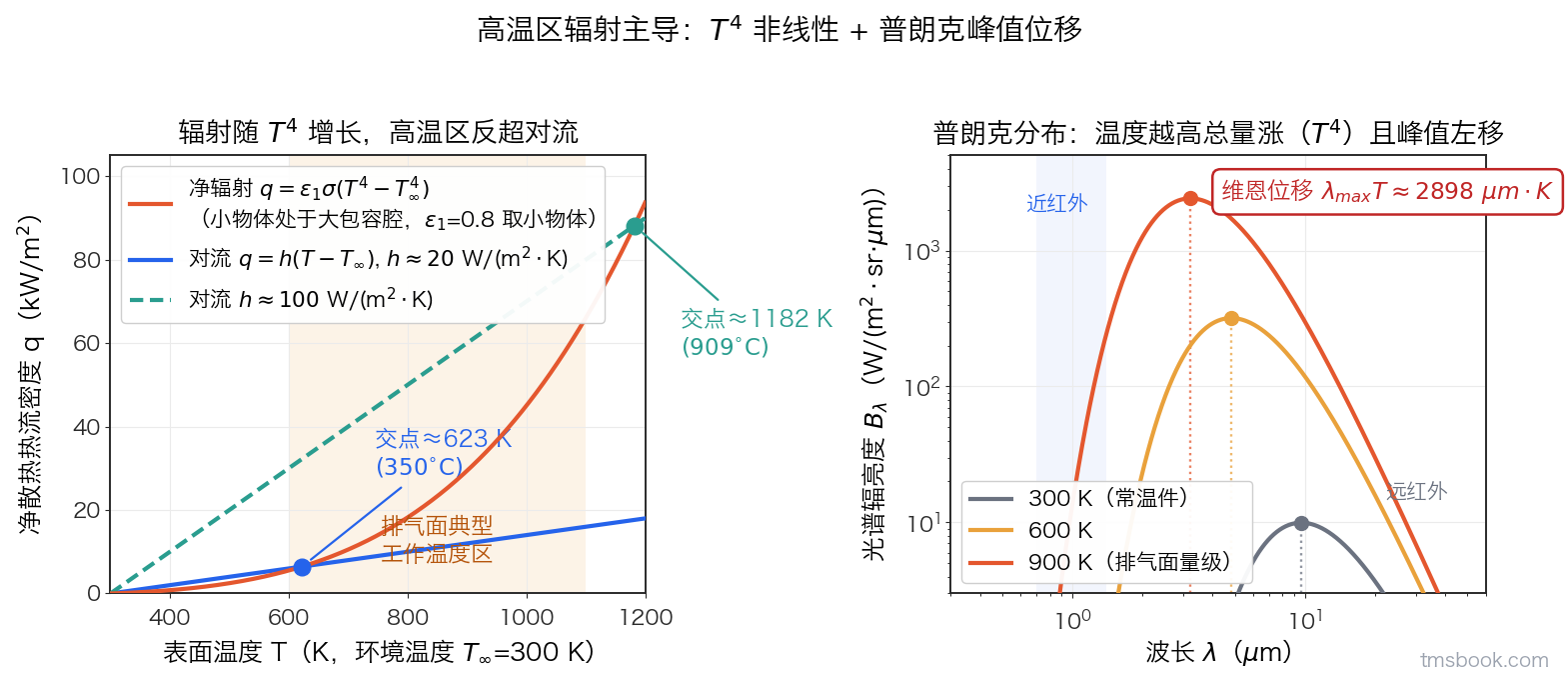

1.2 斯特藩–玻尔兹曼定律与普朗克分布：四次方从哪来

黑体辐射力的总量由斯特藩–玻尔兹曼定律给出：E_b = σT⁴，其中 σ=5.67×10⁻⁸ W/m²K⁴，T 是绝对温度（开尔文，不是摄氏度——这是初学者第一个致命错误，后面误区里会专门讲）。

四次方不是经验拟合，它是普朗克分布在全波长积分的结果。普朗克分布描述的是黑体辐射能量在各波长上怎么分布：温度越高，不仅总辐射力涨（涨的就是 T⁴），而且辐射的峰值波长向短波移动——常温物体主要辐射远红外，高温排气面的辐射峰值会移向近红外。这个"峰值随温度左移"的规律（维恩位移）在工程上有两个直接后果：一是热像仪测不同温度面要考虑波段匹配；二是低发射率涂层、反射屏对不同波段的反射性能不一样，选材要看它工作在什么温度对应的波段。

对整车工程师来说，记住一件事就够用：辐射的量级由 T⁴ 定，量级的敏感度也由 T⁴ 定。温度是辐射问题里权重最高的变量，估辐射先估准温度。

太阳侧的输入怎么来：整车最重要的一个"高温源"其实不在车上——太阳。它的辐射对应约 6000 K 的黑体，按维恩位移，峰值落在可见光附近，与常温车身自己发出的长波红外几乎不在同一个波段（下一节的基尔霍夫定律要用到这一点）。落到车身某个面上的太阳得热由三个分量构成，工程上必须分开记：

• 直射：来自太阳方向的平行光，落到面上的功率按迎光投影面积算，即随入射角有余弦效应——同一块车顶，正午与斜射差别很大；
• 散射（漫射）：被大气与云散射后从整个天空半球来的部分，阴天时占比可以反超直射；
• 地面反射：路面把太阳辐射反射回车底与车侧，量级由路面反照率决定（沥青低、水泥与雪地高），这是车底热环境里一条常被漏掉的输入。

三者相加才是这个面的太阳得热密度。本课只讲构成与量纲，不给单值数表——设计点取值见 B1-03 极端工况定义：高温、高原、低温、快充、拖挂爬坡，逐项算到座舱负荷见 C1-06 乘用车座舱制冷负荷计算书：逐项取值、UA 标定与环境舱对账。

1.3 发射率 / 吸收率 / 反射率：一份能量的三种去向

一束辐射打到不透明表面上，能量只有两个去向：一部分被吸收（吸收率 α），一部分被反射（反射率 ρ），二者相加等于 1（不透明面不透射）。而这个表面自己也在往外辐射，辐射能力用发射率 ε 度量。

这三个量是辐射屏蔽的全部杠杆：

• 想让一个面少接收辐射热害，就要它低吸收、高反射（低 α、高 ρ）——这就是反射屏的原理，铝箔反射率高、吸收率低。
• 想让一个热面多散掉热量，就要它高发射（高 ε）——散热片、需要往外辐射的部件反而要做成高 ε。

注意方向：同一个"低发射率"的处理，对"少接收"和"少散出"是同一回事（下一节的基尔霍夫定律会解释为什么）。铝箔低 ε，既反射外来辐射，也压制自身辐射，用在隔热屏上是挡热，用在需要散热的地方就是帮倒忙。发射率这个杠杆用对方向，是辐射屏蔽设计的第一判断。

1.4 基尔霍夫定律：ε=α 为什么成立、什么时候不成立

基尔霍夫定律说：在同温度、同波段下，一个表面的发射率等于它的吸收率，ε=α。

这条定律的物理根子是热平衡：一个处于热平衡的表面，吸多少必须吐多少，否则它会自己升温或降温，破坏平衡。所以"善于吸收的面必然善于辐射"——黑的东西既吸热快也散热快，亮的东西既反光也不爱辐射。

工程上用它有一个巨大的便利：你只要测/查一个面的发射率，就同时知道了它的吸收率，不用分别标定。但边界条件要钉死——"同温同波段"这个前提：太阳辐射（对应约 6000K 的短波）打到一个常温面上，这个面对太阳短波的吸收率，和它自己在常温（远红外波段）的发射率可以差很多（这就是为什么选择性吸收涂层能做到"吸太阳、不散热"或反过来）。在整车热害里，热源（排气、制动盘）和受热面温度量级接近、都在红外波段，ε=α 近似成立、可以放心用；但一旦牵涉太阳辐射（发动机舱盖外表面、车顶、电池包上盖），就不能简单套 ε=α，得分波段看。

把这件事定量化，就得到本课后面所有"选择性表面"判据的前提：太阳短波（约 6000 K 源，能量主要落在 0.3~2.5 μm）与常温面自身的长波红外（约 300 K 面，能量主要落在 4~50 μm）这两个波段几乎不重叠。基尔霍夫定律是逐波段成立的，所以同一个面在这两个波段上的性质可以各走各的——我们用太阳吸收比 α_s（对短波）和长波发射率 ε_IR（对自身红外）两个独立的数来描述它，二者可以差一个数量级。白漆是典型：α_s 低（不吸太阳）而 ε_IR 高（照样往天空散热）；亮铝箔反过来，α_s 不算高但 ε_IR 极低，挡太阳的同时把自己的散热能力也堵死了。"低 ε"这三个字，在阴影里和在日晒面上是两笔完全不同的账——第 4 讲会把这条判据落到车顶/包上盖与车底屏的选材上。

本讲小结：辐射计算的三级简化是黑体（标尺）→灰体（ε 为常数）→实际面；辐射力由 E_b=σT⁴ 定，四次方来自普朗克分布积分，T 必须用绝对温度；能量三去向 α+ρ+透射=1（不透明面透射为 0），发射率是屏蔽的核心杠杆；基尔霍夫 ε=α 在同温同波段成立，跨波段失效——太阳短波（0.3~2.5 μm）与常温长波红外（4~50 μm）几乎不重叠，同一个面的 α_s 与 ε_IR 可差一个数量级；太阳得热按直射/散射/地面反射三分量分解，直射还有入射角余弦效应。
