A1-02 对流换热：自然对流、强制对流与换热系数估算

课程代码 A1-02 · 板块 A 基础理论与共性技术 / 传热与热力学基础 时长 约 3.0 小时（7 讲） 前置 A2-06 流体力学基础：连续性、伯努利与静压/动压/全压口径；A1-01 导热建模 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 A1-02 大纲的完整展开版

---

按任务导航

你手上的事	直接看	还要配
审一份散热器／冷板热计算报告，或别人递来的一个 h	第 7 讲 7.7：交付六件套——缺哪一件就退回	第 1 讲 1.2（T_ref 是哪一个）、第 2 讲 2.4（L_c 的定义）
定「这个电控箱／电池包要不要配主动冷却」	第 5 讲 5.5：逐面对号入座 ＋ 并联辐射，算被动散热的功率天花板	第 1 讲 1.6（三档量级阶梯）、第 5 讲 5.2 与 5.3（竖壁与水平板，朝上朝下不同）
给一条关联式签字：它能不能用在我这个几何上	第 2 讲 2.5：三重围栏（Re 范围 · Pr 范围 · 几何前提），只核一个不算过关	第 7 讲 7.4（五步选型清单）、第 3 与第 4 讲（认几何族）
写一条判据：什么时候必须上 CFD 或风洞	第 7 讲 7.5：拿区间下沿去核裕度，⛔ 不是拿手算中心值	第 7 讲 7.1（A 类双向带 vs B 类单向偏移）、7.2（先折扣再挂带）
判一项强化措施（加扰流筋／加密翅片）该不该做、停在哪	第 6 讲 6.5：收益上限 φ_i × 边际递减 × 压降预算，先撞到哪个就停	第 6 讲 6.2（瓶颈占比怎么算出你自己的那个数）、6.3（三条指数）

⛔ 本课不覆盖——分两栏写，每样带去向：

栏一 · 不讲哪些题目：相变换热（沸腾／凝结／喷雾）→ A2-03 两相流基础：沸腾、冷凝与流型 与 C1 板块；冲击射流驻点 h（除霜风窗）→ C5-02 风窗气流组织与除霜风道 CFD；旋转件气隙与端腔 → E1-06 干式电机的转子与端部热路：气隙对流、端部空腔与风摩损；浸没与多孔介质 → R4-01 单相浸没：槽体、循环与维护性；换热器整体的 ε-NTU／LMTD → A3-01 换热器传热基础：ε-NTU 法与 LMTD 法；芯体翅片的 j–f 标定曲线与总表面效率推导 → A3-02 翅片管/扁管/微通道换热形式与传热强化；辐射的定量方法 → A1-03 辐射换热与整车热害中的辐射屏蔽（本课只把它线性化后并联加进来）；热阻网络怎么搭、集总假设何时成立 → A1-06 热阻网络法与集总参数建模入门；物性值的来源与查法 → A1-07 热管理常用工质的热物性与查用（本课⛔ 不自立物性表）；空气侧风量、风阻与密度换算成体系的做法 → A2-05 空气侧压降、风量与风阻的工程处理；电子壳体翅片间距与高度的定量优选 → E5-01 自动驾驶域控/大算力芯片散热设计 第 3 讲（本课只给机理与两步定性判断）；座舱场景 Ri 的成体系用法 → J4-01 乘员舱气流组织与温度场 CFD；CFD 里 y⁺ 与壁面函数怎么决定算出来的 h → J2-01 CFD 基础、湍流模型与网格划分（Fluent/STAR-CCM+）／J2-04 共轭传热（CHT）仿真方法。

栏二 · ⛔ 真正不给的数：① 标准条款的限值与等级号——本课涉及的车用换热器与冷却模块试验方法类标准（SAE J1594 以及散热器／冷却模块的 GB/T 行业测试方法，版次以现行目录为准）只写标准号与它管什么，⛔ 不复述条款内容、不给试验条件与限值；要用请按现行版本查原文。② 本项目自己的验收阈值——手算 h 允许的偏差带、裕度合格线、温差验收带宽，一律须由本项目标定给出，本课只给「拿区间下沿去核」这个动作（7.5）。③ 教学假设之外的具体产品参数——Grimison／Zukauskas 的系数表（C、C₁、m）· 管排数修正系数表 · 任何芯体的 j(Re)／f(Re) 曲线 · 任何具体部件的设计 h 值；去向＝传热学教材外掠管束一节、供应商标定曲线、风洞／台架实测反标定（7.6）。

---

引言：这门课交出的不是一个 h，而是一份能被别人核对的 h

整车热管理里几乎每一个量，最后都能落到一个确定的来源上：导热系数去查物性表，壁厚去量样件，流量去读传感器，功率去查电气规格。唯独 h 不行。它不是物性，查不到——它是流动状态、几何形状、物性与温差共同作用之后，被人为定义出来的一个比值。你不可能问「铝的 h 是多少」，就像不可能问「这段管子的流量是多少」而不说清楚泵在不在转。

可偏偏整车热管理里最贵的几个决定，最后都收敛到这一个数上：散热器选多大迎风面积、冷板流道怎么排、电控箱要不要配主动冷却、高原工况还剩多少散热能力。而手算出来的 h 与实车台架量出来的 h 之间，常见差距是两三成（行业典型区间，第 7 讲给出区间与它的写法）——这两三成往往正好压在「够用」与「过热降功率」的分界线上。

所以这门课要教的是两件事，而不是一件：用无量纲关联式把 h 估到正确的量级，以及诚实地知道这个估算偏在哪一侧、带子有多宽。目标是量级正确 ＋ 区间可核对，⛔ 不是把 h 算到小数点后两位——那个精度是幻觉，它来自计算器而不是来自流动。

本课要钉死的两根钉子

钉子①：h 不是一个数，是一份带口径的交付物。一个 h 只有连着六件东西一起交出来才可用——几何族 · 流态与驱动档 · 用的哪条关联式以及它的三重围栏 · 特征长度 L_c 的定义 · 参考温度 T_ref 与面积基准 A · 以及它的区间与取得条件（完整定义见第 7 讲 7.7，全课以那一节为准）。缺任何一件，下游拿到的就不是一个换热系数，而是一个看起来确定、实际无法核对的数字。⇒ 这条钉子落成一个今天就能用的动作：报 h 必须同时报口径，引用别人的 h 必须先问这六件；记法固定成一行——

h ＝ 中心值 [下沿, 上沿] W/(m²·K) @ {几何, 流态, 关联式, L_c, T_ref, A}

不满足六件的 h 一律标「不可交付」，⛔ 不许把一个孤零零的 W/(m²·K) 搬进自己的热阻网络。这一行记法在第 7 讲 7.7 展开，但从今天起就可以用它去审别人递来的报告：六格里空了哪一格，就退回哪一格。

钉子②：选关联式的顺序，决定了你错的是量级还是百分比。本课把估 h 拆成固定五步——① 先判驱动（用 Ri 分自然／混合／强制）→ ② 认几何族 → ③ 判流态（Re 或 Ra）→ ④ 核三重围栏（Re 范围 · Pr 范围 · 几何前提）→ ⑤ 定物性取值温度。⚠ 前两步错是量级错（差 10 倍以上），后三步错是百分比错（差几成）。而工程上被这门课坑到的人，几乎全部错在前两步，却把精力花在第五步的小数点上。⇒ 本课的篇幅分配也照这个顺序：驱动与几何讲透，物性取温给一条一句话能执行的规矩就够。

两条必须当场读反的默认信念

★★ 反钉子一：「Nu 越大，换热越强」。这句话在同一条关联式内部成立，一旦跨尺寸、跨几何比较，方向可以是反的。真相在定义里：Nu ≡ h·L_c/k，L_c 在分母那一侧。把管径减半，层流充分发展圆管的 Nu 仍恒等于 3.66（它与 Re 无关，传热学教材的解析解），而 h ＝ Nu·k/D 整整翻了一倍。

⇒ 读反之后你会做的那个错误动作：把「提高 Nu」当成设计目标去动手。而在外掠平板、竖壁自然对流这些几何上，Nu 随特征尺寸单调上升——最省力的「提高 Nu」办法恰恰是把特征尺寸做大，而那会把 h 压下去，方向整个做反。微通道、细翅片通道之所以换热强，靠的正是把 L_c 做小，⛔ 不是把 Nu 做大。⇒ 全课纪律：比较换热强弱一律比 h，或比热阻 R_conv ＝ 1/(η_o·h·A_o)；⛔ 不比 Nu——Nu 只在关联式内部当中间量。

★ 反钉子二：「实车 h 比手算低，那我打个折就算保守了」。不成立。实车折扣是单向偏移（方向恒为低：粗糙度、流动不均、迎风堵塞比、入流畸变），而关联式自身的拟合散差是双向带宽（它回答「这个数准不准」，没有方向）。两者是两个量，必须叠加，而不是合成一个数。

⇒ 读反之后你会做的那个错误动作：拿一个对称的 ±30% 一步核完裕度，以为最坏缺口就是 30%。实际顺序是两步——① 先给手算值打实车折扣得中心值 → ② 再在中心值上挂双向带，然后拿区间下沿去核。第 7 讲 7.2 给了一个可以跟着算一遍的例子（教学假设值，⛔ 不对应任何平台、⛔ 禁止取用），走完两步，下沿缺口从你以为的三成变成四五成——接近你以为的两倍。裕度是按哪个数核的，这一步就决定了。

这门课的射程，和它把你送到哪儿

本课只做单相流体与固体壁面之间的对流换热这一件事：从定义与边界层图像，到无量纲数与关联式的选法，到管内流、外掠几何、自然对流三大场景，最后到不确定度与交付。⛔ 明确画在射程之外的那些（相变、射流、旋转件、换热器整体效能、辐射定量、热阻网络搭法……）上面「本课不覆盖」两栏里逐样写了去向——它们不是不存在，是不在本课，别在这里找。

还有一条边界要先说清：h 是强平台相关量，本课给方法、不给设计取值。凡本课出现的具体 h 数值，只有两种身份——典型参考值（写齐区间、常见值锚点、免责句、拿到它的路与出处声明，用来判量级，⛔ 不是验收依据）或教学假设值（为了让手算跟得下来而设，当场标明⛔ 不对应任何平台、⛔ 禁止取用）。第 1 讲 1.7 把这两种身份的标注规矩立死，后面每一处数都按它走。

七讲的路线是这样铺的：

• 第 1 讲　h 到底是什么——定义式、参考温度三种取法、边界层图像、层流与湍流、局部 h_x 与平均 h̄ 的分工、三档量级阶梯，以及本课的交付纪律。这一讲决定你后面读关联式时在读什么。
• 第 2 讲　无量纲数与关联式体系——五个数各管一件事、量纲分析为什么先于实验定死了关联式的形状、Nu 与 h 的分野（反钉子一的定量落点）、L_c 逐几何定死、三重围栏、没有现成关联式时怎么自造无量纲群。
• 第 3 讲　管内流——层流常数段、转捩的三段写法、入口段红利、Dittus-Boelter 与它的三重围栏、非圆截面的当量直径，以及 h ∝ ṁ^0.8 这条口径继承了哪些限制。
• 第 4 讲　外掠与翅片侧——平板、圆柱、管束三族（管束的两处高频错：特征速度取最窄截面、特征长度取管外径），拿不到管束式时⛔ 不许退用平板式，以及翅片侧「h 只是三个因子之一」。
• 第 5 讲　自然对流与混合对流——Ra 判据、竖壁／水平板／封闭腔三类关联式、被动散热的功率天花板怎么算、翅片最优间距，以及 Ri 三档分界与「中间那一档⛔ 不许硬掰成两边之一」。
• 第 6 讲　h 怎么离开本课——唯一出口是 R_conv ＝ 1/(η_o·h·A_o)；两侧串联谁是瓶颈、强化的收益上限就等于该侧热阻占比；强化与压降来自同一个机理，于是有三条指数与一个停止条件；再加高原低气压下「两头一起缩」。
• 第 7 讲　不确定度与交付——两类不确定度的方向、先折扣再挂带、外推的三个方向各自的失效点、五步选型清单、何时必须 CFD 或风洞、反标定系数为什么必须带区间和标定条件，最后落到交付六件套。

读完这门课，你手上应该多出三样东西：一套五步的选型自检动作、一个判「我这个 h 该信几分」的两步区间算法、以及一行谁都能核对的 h 交付记法。三样都不依赖你手上有没有 CFD 许可证——它们在一张纸和一个计算器上就能跑完。

第 1 讲　h 是被定义出来的：从贴壁那一薄层，到一张量级阶梯

本讲的符号与口径约定（先立在这里，后面各节不再打断）：本课全程写 h ≡ q_w/(T_w − T_ref)，其中 q_w 是壁面热流密度（W/m²，⛔ 与换热量 Q 不是一回事，Q 的单位是 W）；本课的 h 只表示对流换热系数，⛔ 不表示比焓、⛔ 不表示高度（A2-04 湿空气物理与焓湿图：空调负荷计算基石 与 L1-01 换热器性能试验（风洞焓差法） 用 h 表比焓，L1-01 换热器性能试验（风洞焓差法） 因此把换热系数改写作 α，跨课搬数时必须先换算符号）。特征长度一律写 L_c 并在每处注明它取的是什么，⛔ 本课正文不裸写单个字母 L。温差⛔ 不裸写：外掠几何写 (T_w − T_∞)、管内流写 (T_w − T_b)、自然对流写 (T_w − T_amb)。

这一讲不教任何一条关联式。它要做的是把后面六讲全部麻烦的根源先摆到桌面上：h 不是一个可以查到的量，它是被定义出来的一个比值；因此它的分母取哪一个温度、它是某一点的值还是一整片面的平均、它落在哪个数量级上，都得由你自己交代清楚。把这四件事钉死，后面选关联式才不至于错在第一步。

1.1 牛顿冷却定律是一个定义，不是一条物理定律

壁面把热量交给流过它的流体，物理上只有两件事在叠加：

第一件是分子导热。流体在固体壁面上不滑移，贴壁处速度严格为零。速度为零意味着那一薄层里没有宏观输运，热量穿过它只能靠分子导热——和穿过一层薄薄的固体没有本质区别。

第二件是流动把热量卷走。紧挨着那一薄层的外侧，流体在动。它把刚刚被加热的流体不断搬离壁面、把冷流体不断补上来，从而把那一薄层两端的温差维持住。壁面能持续放热，靠的就是这个"卷走"的动作。

牛顿冷却定律做的事，是把这一整套过程打包塞进一个系数，用一个线性关系表达：

q_w ＝ h·(T_w − T_ref)

而严格的写法是把它反过来看——

h ≡ q_w/(T_w − T_ref)

这个 "≡" 是关键。它说的是：h 是被这样定义出来的一个比值，⛔ 不是一条从守恒律推出来的物理定律。把这句话放在全课第一节，是因为它一口气决定了三件事：

• h 没有独立的物理来源可查。你可以像查导热系数 k 那样去查一种材料的属性，因为 k 是物性；但你查不到 h，因为它不是任何东西的属性。它是流动状态、几何、物性与温差共同作用之后的结果。
• 那个线性关系不是物理事实。真实的壁面换热完全可以是非线性的（温差一变、物性跟着变、浮升一掺进来流态都变）。定义式把所有非线性全塞进了 h 自己——所以 h 会随工况漂，这不是它"不准"，这是它的定义使然。
• 换一个分母就换一个 h。分母里那个 T_ref 是可以有不同正当取法的，取法一变，同一个 q_w 会给出不同的 h。这是下一节要展开的那件事。

⇒ 可以立刻拿去用的一条结论：⛔ 不存在"这块板的 h"这种普适常数。同一块散热器，迎面风速变了、来流角度歪了、表面结了一层垢，h 都跟着变。谁把一个 h 值写进零件图的属性栏当成零件的固有参数，谁就已经错在起点了。

本节三个高频错：① 把 h 当物性去"查"；② 以为定义式里的线性关系是物理事实（它只是把非线性全塞进了 h）；③ 把 q_w 与 Q 混写——q_w 是热流密度（W/m²），Q 是换热量即功率（W），两者差一个面积，混写会在量纲上悄悄错掉而算式看起来毫无问题。

1.2 参考温度 T_ref 取哪一个：同一个 q_w 能算出好几个不同的 h

定义式的分母是 (T_w − T_ref)。T_ref 有三种都正当、但互不通用的取法，本课全程照下表用，并且每一处都写明取的是哪一个：

几何	T_ref 取什么	要注意的事
外掠几何（平板、圆柱、管束）	来流温度 T_∞	远场是一个确定的数，沿流向不变
管内流	该截面的体平均温度 T_b（混合杯温）	⚠ 它沿流向在升，所以管内的换热温差是逐截面变的
自然对流	远场环境温度 T_amb	取足够远、不受羽流影响的那个环境值

为什么必须显式写出来。每一条关联式都是在某一种 T_ref 下拟合出来的，它算出的 h 也就只在那一种 T_ref 下成立。最典型的翻车是管内流：拿管内关联式算出的 h，配上进口温度去算换热量——进口温度低于沿程各截面的 T_b，分母被系统性放大，于是 h 被系统性低算，而且这个偏差随流程长度累积，不是百分之几的随机误差，是一个越往后越大的系统性偏移。

管内那一支到底差多少，你可以自己算。流体沿程温升由能量守恒给出：

ΔT_流体 ＝ Q/(ṁ·c_p)

这是一个现算量，⛔ 本课不给它的数——把你这块冷板的散热功率 Q 与冷却液质量流量 ṁ 代进去，进出口温升就出来了。工程上量产冷板的进出口温升常落在几 K 到十几 K 这个量级；⚠ 这只是量级参照、⛔ 不是验收依据，写齐区间与锚点的典型值放在第 6 讲，而你自己平台上的那个数请用上面这条式子现算。⇒ 判断"能不能用进口温度凑合"有一条可当场执行的判据：把 ΔT_流体 与你关心的 (T_w − T_b) 比一比——前者相对后者不可忽略时，就必须逐截面取 T_b，或者至少取进出口的平均值并声明这是近似。

本节三个高频错：① 拿进口温度当 T_b；② 外掠与管内混用同一个换热温差；③ 报出一个 h 却不写 T_ref——下游拿到它无从核对，这正是本课要堵的第一个口子。

⇒ 一条立刻可执行的纪律：报 h 必须连 T_ref 一起报；引用别人的 h 必须先问他的 T_ref 是哪一个。问不出来，那个数就不能进你的热阻网络。

1.3 速度边界层与温度边界层：换热的全部温差都压在贴壁那一薄层里

流体流过壁面，紧贴壁面处速度被粘住降为零，向外逐渐恢复到主流速度——这一层过渡薄层是速度边界层。同样地，壁温与主流温度之间也有一层过渡，是温度边界层。两者是两件事，厚薄不一定相同：它们的相对厚薄由普朗特数 Pr ＝ μc_p/k ＝ ν/α_d 决定（α_d 是热扩散率）——Pr ≈ 1 时两层厚度相当，Pr ≫ 1 时温度边界层明显更薄。

这一层就是本课全部物理的底座，理由只有一句：热量从壁面传出去，几乎全部温差都降在温度边界层里面。主流那一大片流体温度基本是均匀的，它不构成阻力。于是 1.1 里那个抽象的 h，在这里被翻译成一句人能想象的话：

这层毯子越厚，热越传不出去，h 越低；毯子越薄，h 越高。

⇒ 由此得到一条能覆盖后面所有强化手段的总纲：一切强化换热的做法，本质上只做一件事——把边界层弄薄，或者把它搅乱。提高流速、加扰流筋、做粗糙表面、缩短流道，全部落在这两个动作上，没有第三种。后面几讲遇到任何一个强化措施，都可以先用这句话去对号：它薄化了边界层，还是搅乱了边界层？

关于数值：本课不给边界层厚度的数。它随位置、流速与物性变化，是现算量而不是可查值。这一节要你带走的是定性方向，而定性方向本身就有用：沿一块平板往下游走，边界层越来越厚，局部换热能力越来越低——这句话直接决定了 1.5 要讲的局部与平均之别。

本节两个高频错：① 以为换热强弱取决于"流体整体有多凉"，而不是贴壁那一层的状况——于是拼命降主流温度却收效甚微；② 把"提高流量"与"提高 h"直接画等号，而不看流态有没有变——还在层流段里提速，收益远小于已经进入湍流之后提速（这条在 1.4 展开）。

1.4 层流边界层与湍流边界层：搅拌换来的 h，和搅拌付出的阻力，来自同一个机理

层流边界层里，流体分层平滑滑动，各层之间没有宏观的物质交换。热量要垂直穿过边界层，仍然只能靠分子导热——和 1.1 里那一薄层是同一件事，只是变厚了。

湍流边界层里则有大量横向脉动与涡团。涡团把近壁的热流体成团地卷进主流、把冷流体成团地压向壁面，等于在分子导热之外额外开了一条快速输运通道。所以：同样的几何、同样的流体，湍流的 h 显著高于层流。

这里必须马上把另一半账一起说出来，否则后面会做出很贵的错误决定：搅拌是要费能量的。涡团掺混同时把动量往壁面输运，这正是湍流摩擦阻力远大于层流的原因。⇒ 你想要的强换热，和你不想要的高阻力，来自同一个机理，没法只要一头。这条定性结论在第 6 讲会被量化成三条指数（流速、压降、泵功各按不同幂次爬升），但因果在这里就已经定了。

层流与湍流之差有多大：这是量级问题，不是精度问题。以管内流为例——层流充分发展段的努塞尔数是一个与雷诺数无关的常数（圆管恒壁温边界条件下为 3.66、圆管恒热流边界条件下为 4.36；这是传热学教材给出的解析解，⛔ 不是标准条款；两个数各自绑定构型与壁面边界条件，⛔ 不许省掉构型只写一个近似值，四种构型的完整清单在第 3 讲 3.1），而湍流段的努塞尔数随雷诺数按幂律持续爬升，同一根管子在两种流态下差出数倍是常事。

⚠ 这两个常数的用法有方向：它们是层流段的下界，⛔ 不得反用——⛔ 不许拿"层流的努塞尔数才 3.66"去论证"这里换热一定差"。原因是 h ＝ Nu·k/L_c，特征长度在分母上：管径做小，努塞尔数仍然是那个常数，而 h 是涨的。这条"努塞尔数不涨 ≠ h 不涨"的关系是本课反复要敲的一根钉子，第 2 讲 2.3 给定量落点。

⇒ 可执行的一条：估 h 之前先判流态，⛔ 不要先去挑关联式的小数点。判错流态错的是量级，挑错系数错的是百分比。

本节三个高频错：① 把"提高流速"当万能药，而实际工况仍牢牢待在层流区（细流道、低流量、低温高黏的乙二醇水溶液最容易撞上）；② 以为"湍流就是坏的"而一味追求层流——那会把 h 一起压死，换来的省功往往不值；③ 在自然对流场景里套用雷诺数判流态——自然对流的流态判据是瑞利数，不是雷诺数（第 5 讲）。

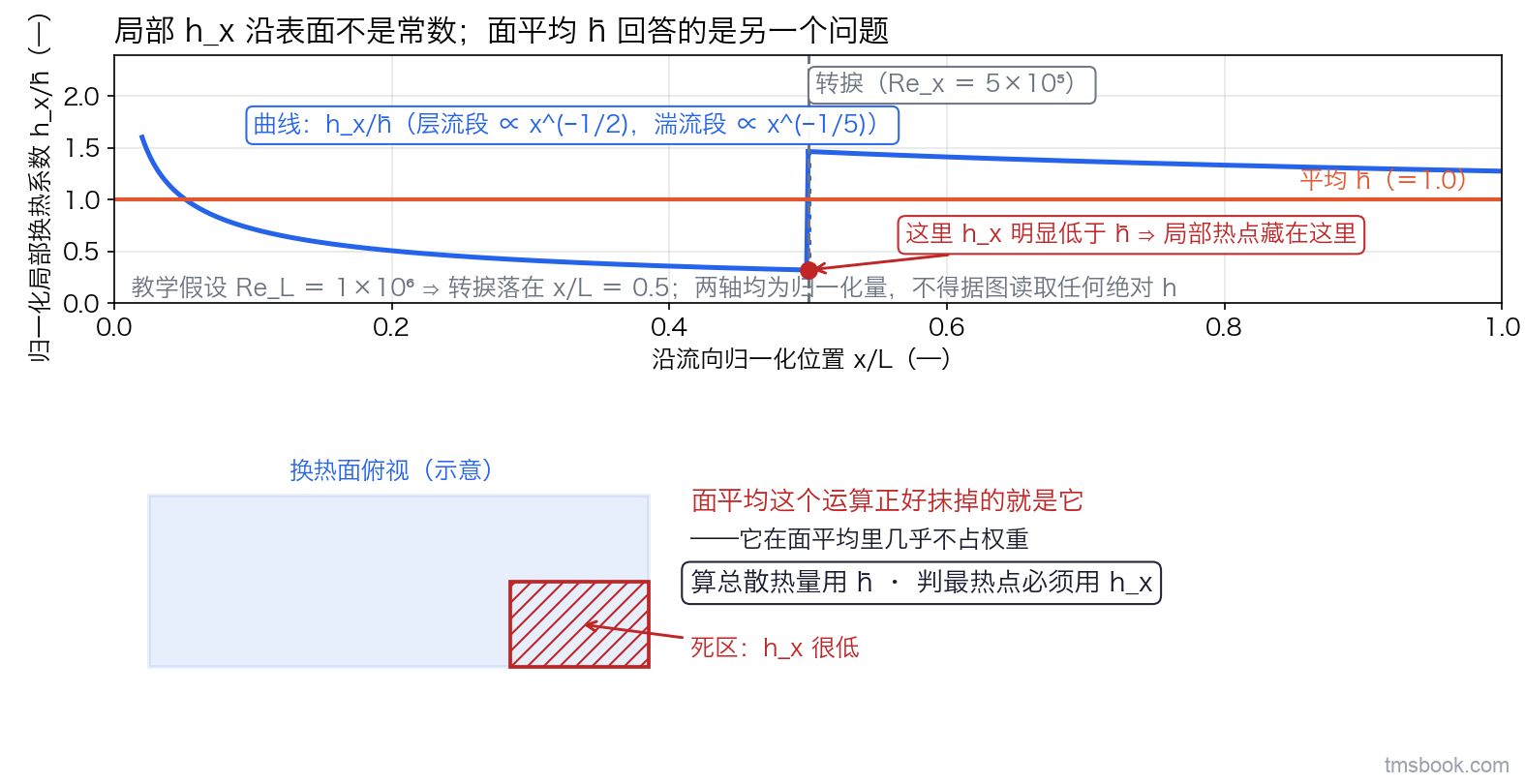

1.5 局部 h_x 与平均 h̄：平均这个运算正好抹掉的就是死角

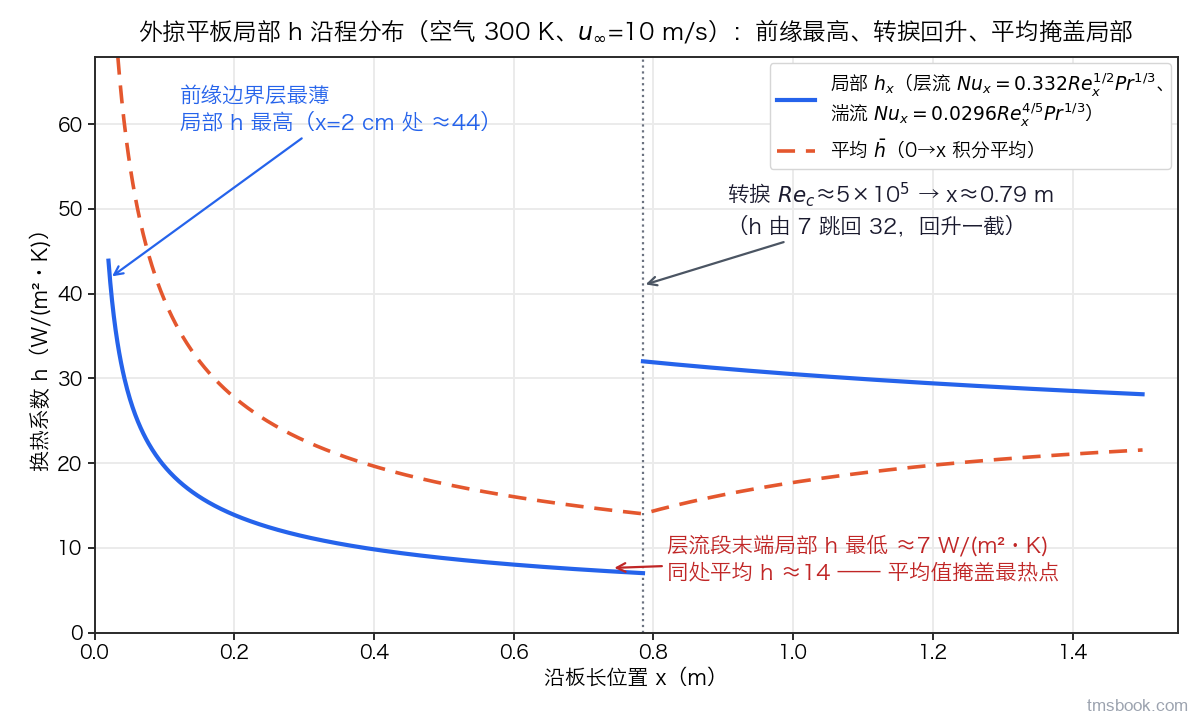

沿着一个换热表面走一遍，h 不是处处相同的。以外掠平板为例：前缘处边界层最薄，局部换热系数 h_x 最高；沿流向边界层增厚，h_x 单调衰减；若中途转捩成湍流，h_x 会回升一截，然后在湍流段再缓慢衰减。

于是有两个量，回答的是两个不同的问题：

• h_x：表面上某一点的真实换热能力。
• h̄：h_x 在换热面积上的积分平均。

用途不可互换，而且互换之后的错误方向是固定的：

算总散热量，用 h̄ 是对的；判断会不会局部过热，必须用 h_x。

理由是一个纯粹的算术事实：面平均是按面积加权的。一个被流动死区盖住的小角落，它的 h_x 可能只有平均值的几分之一，但它的面积在整片换热面里占比很小——它在 h̄ 里几乎不占权重。于是你会得到那个最危险的结论组合：整体温度算出来很漂亮，而那个角落里的器件已经超温。

这类"平均达标、局部翻车"的场景在整车热管理里不是个例：电池包里被结构件挡住、流动绕过去的那几颗电芯；冷板末端流量衰减、翅片却一样密的那一段；除霜时风窗 A 柱根部的那一小块。它们的共同点是——失效发生在面积占比最小的地方，而面平均恰恰对面积占比最小的地方最不敏感。

⇒ 拿到任何一个 h，先问三句，这是今天就能用的：① 它是局部值还是面平均值？② 如果是面平均，这片面上最差的那一块在哪里？③ 我现在要回答的是"总量够不够"还是"最热点会不会超温"？第三句决定前两句里哪一个才是你该用的数。

本节三个高频错：① 拿到一个 h 不问它是局部还是平均就直接用；② 用面平均去核最热点；③ 把关联式给出的平均努塞尔数当成局部努塞尔数代进局部计算——外掠平板的局部式与平均式系数不同，代错是系统性偏差而不是四舍五入。

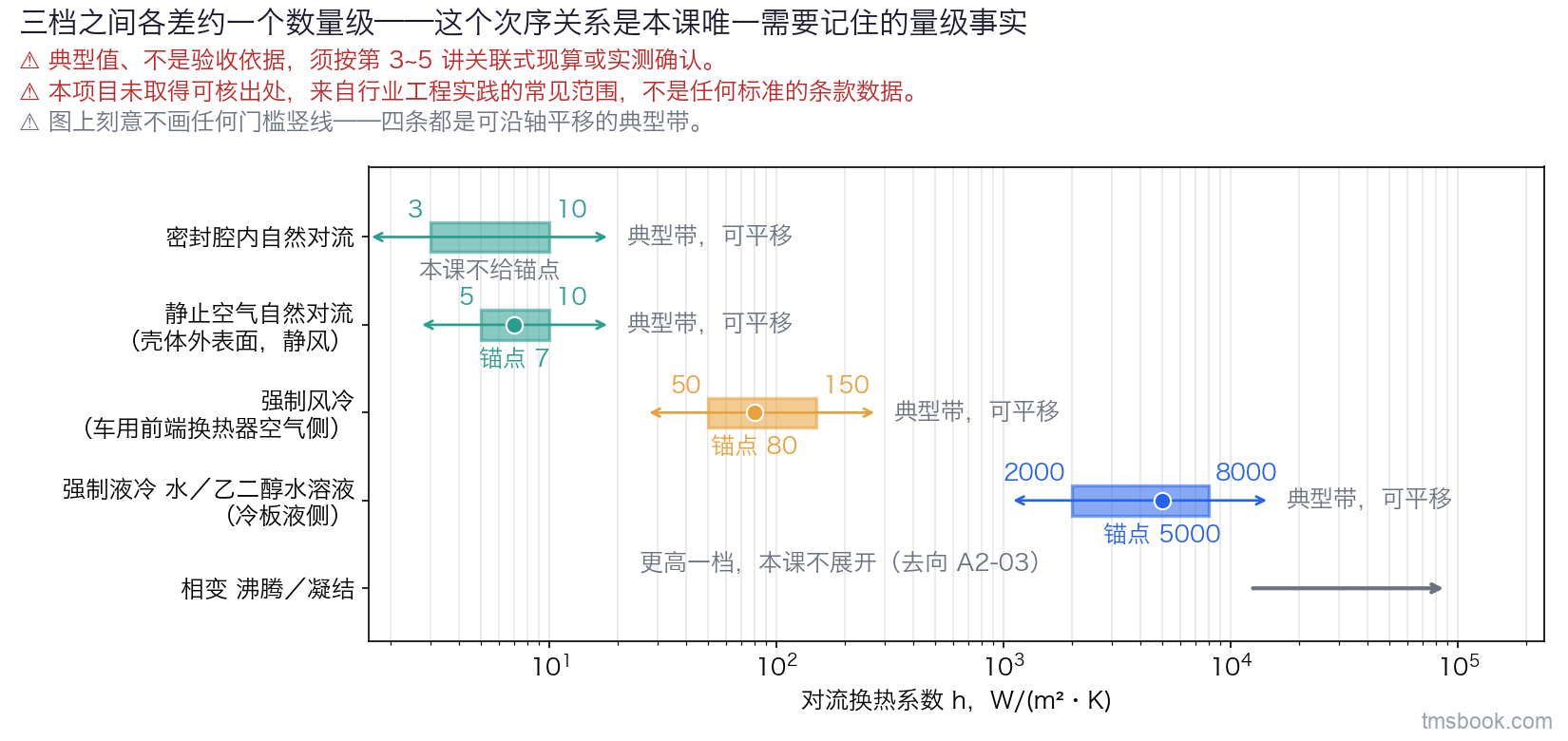

1.6 h 的三档量级阶梯：全课唯一需要背下来的那个次序关系

把 h 按数量级排成一条阶梯，是架构阶段最省时间的一个动作。因为架构阶段真正要回答的问题往往不是"这个数是多少"，而是"这条散热路线的天花板在哪个量级"——而差一个数量级的结论，不会因为你后来把系数算准而翻转。

⚠ 下表所有数值一律为典型参考值、⛔ 不是验收依据，你的平台须按第 3~5 讲的关联式用自己的几何与工况现算，并以风洞／台架实测或供应商标定曲线确认；⚠ 本项目未取得可核出处——它们来自行业工程实践的常见范围，⛔ 不是任何标准的条款数据。

档	场景	典型区间 W/(m²·K)	常见值锚点
一	静止空气自然对流（壳体外表面，静风）	5~10	多数落在 7 附近
一	静止空气自然对流（密封腔内）	3~10	⛔ 本课不另给锚点（它随腔体尺度与密封程度变化过大）
二	强制风冷（车用前端换热器空气侧）	50~150	多数落在 80 附近
三	强制液冷（水／乙二醇水溶液，冷板液侧）	2000~8000	多数落在 5000 附近
四	相变（沸腾／凝结）	更高一档	⛔ 本课不展开，去向 A2-03 两相流基础：沸腾、冷凝与流型

⚠ 上表每一档都是典型值、⛔ 不是验收依据，须按前述三条路径之一实测确认。

从这张阶梯要带走三件事：

1. 自然对流 → 强制风冷 → 强制液冷，每档大约差一个数量级。这就是"全课唯一需要背下来的次序关系"——记住次序，⛔ 不必记住具体数字。
2. 每一档都是一条可以沿轴平移的典型带，不是一条线。区间的两端都是真实存在的情形，你的平台落在带子里的哪个位置，得由 1.1~1.5 那套口径加上后面的关联式去定。
3. 相变那一档存在，但不在本课射程内。知道它在那里，就不会在评估"还有没有更强的散热路线"时以为已经到顶。

⇒ 架构阶段的一个可执行动作：拿到一个散热需求，先用阶梯反推——需要带走的热流密度除以你能给出的温差，得到所需的 h，再看它落在阶梯的哪一档上。落在第二档而你只有自然对流，那就不是"优化一下翅片"能解决的，是路线选错了；落在同一档的上沿，才轮到去抠关联式和结构。

本节三个高频错：① 把阶梯上的锚点当成可取用的设计值直接代进热阻网络（它们是判量级用的，⛔ 不是验收依据）；② 忘了自然对流那一档旁边还并联着一条同量级的辐射支路——在自然对流场景里漏掉辐射，散热能力会被系统性低估（第 5 讲 5.5 给做法）；③ 跨档比较时忘了面积——h 低一个量级，是可以用面积补回来的，风冷散热器靠的正是这一招（第 4 讲展开）。

1.7 本课的交付纪律：h 是强平台相关量，本课给方法，不给设计取值

本课后面还会出现不少具体的 h 数值。它们只有两种身份，没有第三种，而且两种身份的可用范围完全不同：

身份一：典型参考值。写齐五件才算数——① 区间（两端都给）② 常见值锚点 ③ 免责句 ④ 拿到它的路 ⑤ 出处声明。1.6 那张阶梯就是按这五件写的。它的用途是判量级，⛔ 不能当验收依据。

身份二：教学假设值。为了让一段手算能一步步跟下来而设的数。本课后面多处出现这样的算例——第 2 讲 2.4 的水平板尺寸、第 3 讲 3.3 的冷板流道与 3.4 的 D-B 误用、第 5 讲 5.1 的板面尺寸与 5.7 的风速分档线、第 6 讲 6.6 的高原密度换算、第 7 讲 7.2 的两步法——它们每一处都会当场写明"教学假设值，⛔ 不对应任何平台、⛔ 禁止取用"。它们存在的唯一目的，是让你能换上自己的数重算一遍。⚠ 请按这句标注认身份，⛔ 不要按「哪一讲」认：同在第 6 讲，6.2 的空气侧热阻占比 70%~90%（锚 80%）走的是身份一，是带区间、锚点、免责句与取得路径的典型参考值，⛔ 不是教学假设值。

为什么这条纪律必须立在第 1 讲，而不是等到用到算例时再说。因为下游已经有多门课逐字声明"h 的取值方法归本课"。这意味着：本课算例里随手出现的一个数，一旦被读者抄走，就会以"出自 A1-02"的名义在整个课程体系里扩散——而它本来只是为了让一个除法算得下去。标注不是形式主义，它是唯一能阻断这条扩散链的东西：事后没有任何人分得出哪个数是假设、哪个数是典型值。

那么你平台上的 h 到底从哪里来？只有三条路，没有第四条：

1. 按本课第 3~5 讲的关联式，用你自己的几何与工况现算——适用于几何落在某个标准族里、且能核过三重围栏的情形；
2. 取供应商标定的性能曲线——翅片芯体的空气侧必须走这条路，关联式在那里不适用；
3. 风洞／台架实测，并做反标定——第 7 讲给做法，同时会告诉你反标定得到的修正系数⛔ 不是一个可以照搬到下一个平台的常数。

⇒ 从现在起，拿到任何一个别人给你的 h，先问三句：① 它是典型参考值还是某个算例里的假设值？② 它的 T_ref 是哪一个？③ 它是局部值还是面平均值？三句里有一句答不上来，这个数就还不能进你的热阻网络。完整的那份"交出一个 h 要同时交出什么"的清单在第 7 讲 7.7——这三句是它的最小可用版本。

本节三个高频错：① 把 1.6 阶梯上的锚点当设计值；② 把教学算例里为了好算而取的整数当成某类部件的典型值；③ 把某一次反标定得到的修正系数当成可以照搬的常数（第 7 讲 7.6 专门堵这一条）。

本讲小结：h ≡ q_w/(T_w − T_ref) 是一个定义而不是定律——它把"贴壁分子导热 ＋ 流动卷走"整套过程打包进一个系数，所以它不是物性、查不到，且换一个 T_ref 就是另一个数（外掠取 T_∞ · 管内取该截面的 T_b · 自然对流取 T_amb）。物理底座是边界层：全部温差降在温度边界层里，一切强化手段只做"弄薄或搅乱"两件事，而湍流换来的高 h 与它带来的高阻力出自同一个机理。h 沿表面不是常数，算总量用 h̄、判最热点必须用 h_x。量级上自然对流 → 强制风冷 → 强制液冷各差约一个数量级，次序关系比具体数字重要。最后立下全课的交付纪律：本课出现的 h 数值只有"典型参考值"与"教学假设值"两种身份，⛔ 都不是设计取值。
